工厂叉车防撞UWB定位解决方案
发布日期：2024-12-13 浏览次数：5次
在工厂环境中，叉车作为重要的物料搬运设备，其作业频繁且运行速度较快。然而，由于工厂内部空间布局复杂，人员、设备众多，叉车与行人、其他车辆或障碍物之间发生碰撞的风险较高。传统的防撞措施如警示标识、驾驶员培训等存在一定局限性，难以实现精准的实时防撞预警。基于超宽带(UWB)定位技术的叉车防撞解决方案应运而生，它能够有效提升工厂叉车作业的安全性与效率。
一、UWB定位技术原理
UWB定位技术通过发射纳秒级或微秒级的极窄脉冲信号来实现定位。在工厂区域内布置多个UWB定位基站，叉车及相关目标(如行人佩戴的标签、重要设备等)上安装UWB定位标签。基站接收标签发出的信号，并测量信号的飞行时间(ToF)或到达时间差(TDoA)等参数，然后利用特定的定位算法计算出标签相对于基站的位置信息，从而确定叉车与其他目标的精确距离和相对位置关系。

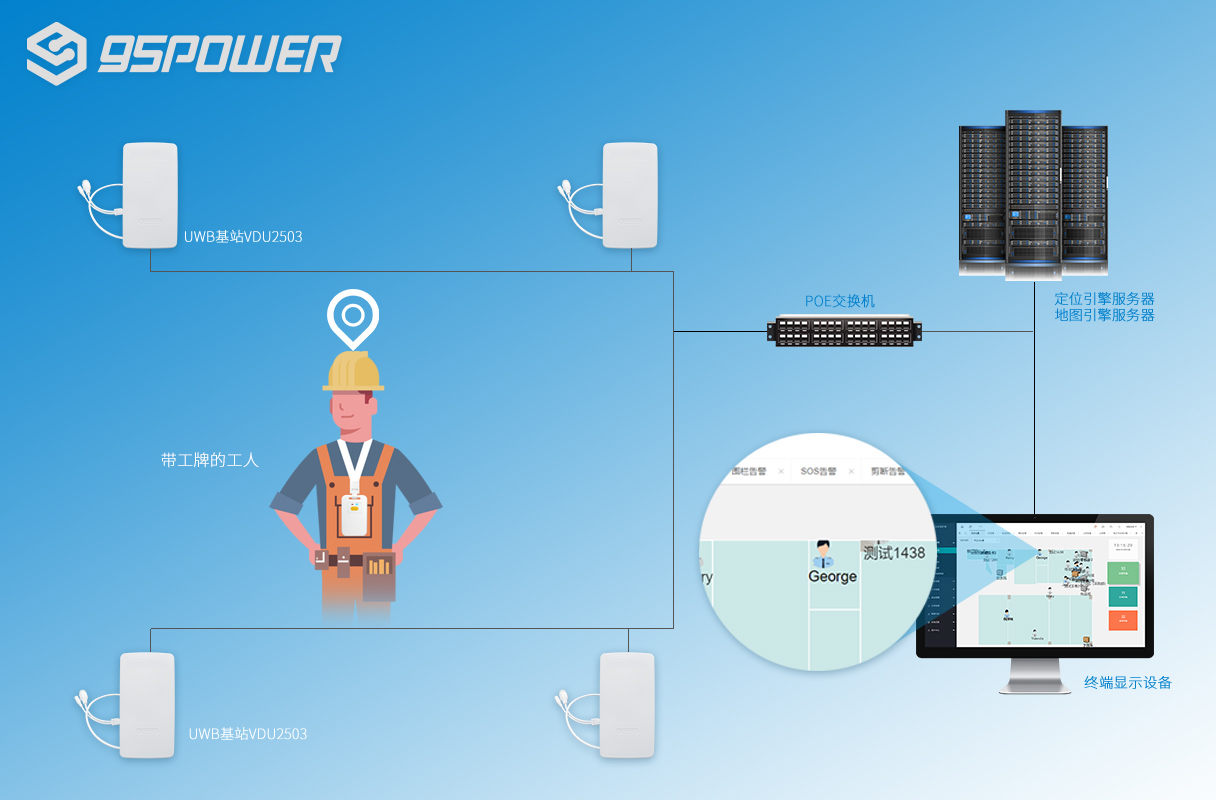

二、解决方案构成
1、UWB定位标签
叉车标签：安装在叉车上，具备高稳定性和抗干扰性，能够在叉车复杂的电磁环境和振动条件下持续、准确地发送位置信号。同时，标签可与叉车的控制系统进行集成，当接收到防撞预警信号时，能及时触发叉车的减速、制动或声光报警等操作。
人员及其他目标标签：供工厂内的行人、其他车辆或贵重设备等使用，设计小巧轻便，便于携带或安装。例如，行人标签可采用胸牌或手环的形式，确保人员在工厂内活动时能够被系统实时定位和监测。
2、UWB定位基站
合理布局：根据工厂的实际布局和规模，在厂房的墙壁、立柱、高处等关键位置安装UWB定位基站，确保整个作业区域都能被基站信号有效覆盖，无信号盲区。基站之间通过有线或无线网络进行数据传输与同步，形成一个稳定可靠的定位网络。
参数优化：对基站的发射功率、接收灵敏度等参数进行优化调整，以适应不同的工厂环境和定位精度要求。例如，在大型空旷的厂房内，可适当提高发射功率以扩大信号覆盖范围;而在设备密集、信号反射较多的区域，则需精细调整接收灵敏度，提高定位的准确性。
3、数据处理与控制中心
数据接收与处理：接收来自各个UWB定位基站的数据，并利用高性能的数据处理算法对数据进行实时处理和分析。计算出叉车与其他目标之间的实时距离、相对速度、运动方向等关键信息，并根据预设的防撞规则和安全阈值进行判断。
预警与控制指令生成：当系统判断叉车与其他目标存在碰撞风险时，立即生成相应的防撞预警信号和控制指令。预警信号可以通过声光报警器、显示屏提示、语音广播等多种方式向叉车驾驶员和周围人员发出警报，提醒他们采取避让措施。控制指令则可直接发送至叉车的控制系统，实现自动减速或制动操作，有效避免碰撞事故的发生。
数据存储与管理：对所有的定位数据、预警记录、系统日志等信息进行长期存储和管理，以便后续的事故分析、安全评估和管理决策。例如，通过对历史数据的分析，可以发现工厂内某些区域或时间段的碰撞风险较高，从而有针对性地采取改进措施，如优化作业流程、调整设备布局等。
4、可视化管理软件
实时监控界面：提供一个直观、清晰的工厂地图界面，在地图上实时显示所有叉车、人员及其他目标的位置信息、运动轨迹和状态。管理人员可以通过电脑、平板电脑或手机等终端设备随时随地查看工厂内的作业情况，实现对叉车作业的远程监控与管理。
预警信息展示：当发生防撞预警时，在监控界面上突出显示预警位置、涉及的叉车和目标信息，并详细记录预警时间、原因和处理结果等。同时，系统可自动生成预警报告并发送至相关管理人员的邮箱或手机，确保他们能够及时了解和处理预警事件。
系统设置与管理功能：管理人员可以通过可视化管理软件对UWB定位系统进行各种设置和管理操作，如添加或删除定位标签、调整基站参数、设置防撞规则和安全阈值、查询历史数据等。软件还具备用户权限管理功能，确保不同级别的管理人员只能进行相应权限范围内的操作，保障系统的安全性和稳定性。
三、解决方案优势
1、高精度定位
UWB定位技术能够实现厘米级的定位精度，相比传统的定位技术(如GPS、蓝牙定位等)，可以更精准地确定叉车与其他目标之间的距离和位置关系，有效减少误判和漏判的情况，大大提高了防撞预警的可靠性。
2、实时性强
系统能够实时采集、处理和分析定位数据，在极短的时间内(通常小于100毫秒)完成防撞判断并发出预警信号和控制指令，确保在碰撞即将发生的瞬间能够及时采取措施，避免事故的发生。
3、抗干扰能力出色
UWB信号具有较强的抗干扰能力，能够在工厂复杂的电磁环境(如各种电气设备、金属结构等产生的电磁干扰)中稳定工作，不受其他无线信号(如Wi-Fi、蓝牙等)的影响，保证定位的准确性和防撞系统的正常运行。
4、可扩展性好
该解决方案具有良好的可扩展性，可以方便地添加新的定位标签、基站或扩展到工厂的其他区域，以适应工厂规模的扩大、设备的增加或作业流程的变化。同时，系统还可以与工厂现有的其他管理系统(如生产管理系统、设备管理系统等)进行集成，实现信息的共享与互通，提升工厂整体的智能化管理水平。
5、提升工厂安全性与生产效率
通过有效减少叉车碰撞事故的发生，保障了工厂内人员的生命安全和设备的正常运行，降低了因事故导致的停工时间和维修成本。同时，叉车驾驶员在得到准确的防撞预警后，可以更加专注于作业操作，提高物料搬运的效率和准确性，从而促进工厂整体生产效率的提升。
四、实施步骤
1、需求分析与方案设计
对工厂的布局、叉车数量与作业流程、人员活动范围、现有安全管理措施等进行详细的调研和分析，确定叉车防撞的具体需求和目标，如定位精度要求、预警范围、系统响应时间等。
根据需求分析结果，结合工厂实际情况，设计出合理的UWB定位叉车防撞解决方案，包括定位标签和基站的选型与安装位置规划、数据处理与控制中心的配置、可视化管理软件的功能设计等。
2、设备安装与调试
根据方案设计要求，在工厂内安装UWB定位基站，确保基站安装牢固、位置准确，并连接好电源和网络线路。对基站进行初始化设置和参数调试，使其正常工作并形成稳定的定位网络。
在叉车、人员及其他目标上安装相应的UWB定位标签，并进行配对和注册操作。对标签进行功能测试，确保其能够准确发送位置信号且与基站之间的通信正常。
安装数据处理与控制中心的硬件设备，如服务器、交换机等，并部署好相关的软件系统，包括数据处理算法、防撞预警模块、控制指令生成模块等。对数据处理与控制中心进行全面调试，确保其能够稳定接收、处理和分析来自基站的数据，并正确生成预警信号和控制指令。
安装可视化管理软件，并将其与数据处理与控制中心进行连接和配置。对可视化管理软件进行功能测试，确保管理人员能够通过软件实时监控工厂内的作业情况，查看定位信息、预警信息等，并进行系统设置和管理操作。
3、系统测试与优化
在工厂实际作业环境下，对叉车防撞UWB定位系统进行全面测试。模拟各种叉车作业场景和可能的碰撞情况，检验系统的定位精度、防撞预警功能、控制指令执行效果等是否满足设计要求。
根据测试结果，对系统进行优化调整。例如，如果发现某些区域存在定位偏差较大的问题，可对基站的布局或参数进行调整;如果预警信号的及时性或准确性不够，可优化数据处理算法或调整防撞规则和安全阈值。
对系统进行反复测试和优化，直至系统各项性能指标均达到预期要求，能够稳定、可靠地运行在工厂实际作业环境中。
4、人员培训与系统验收
对工厂的管理人员、叉车驾驶员、现场作业人员等进行系统培训，使其熟悉叉车防撞UWB定位系统的工作原理、操作方法、预警信号含义及应对措施等。培训内容包括理论知识讲解、实际操作演示和模拟演练等，确保相关人员能够正确使用和维护系统。
在系统经过一段时间的试运行且运行稳定后，组织相关部门和人员对叉车防撞UWB定位系统进行验收。验收内容包括系统的功能完整性、性能指标达标情况、设备安装质量、人员培训效果等。验收合格后，正式将系统投入工厂的日常生产作业中，并建立健全系统的维护与管理机制，确保系统长期稳定运行。
工厂叉车防撞UWB定位解决方案利用先进的UWB定位技术，为工厂叉车作业提供了一种高精度、实时性强、抗干扰能力出色且可扩展的防撞预警与安全管理手段。通过该解决方案的实施，可以有效降低叉车碰撞事故的发生概率，保障工厂内人员和设备的安全，提高生产效率，提升工厂的智能化管理水平。随着UWB技术的不断发展和成本的逐渐降低，该解决方案在各类工厂中的应用前景将更加广阔，有望成为工厂叉车安全管理的标准配置。
