UWB防拆手表VDU1502

UWB定位手环，包括UWB手环和UWB防拆手环。基于DW1000开发，支持TDOA定位算法，集成nRF52832主控。防拆，防水。选配：RFID（可选），NFC（可选）。实时监测心率、步数。防拆报警，剪断报警、SOS报警。UWB手环配合UWB基站、UWB定位引擎算法等，可实现10厘米-30厘米级的高精度人员定位。
尺寸：表盘：44mm（宽）*46mm（高）*19.5mm（厚）
浏览次数：8321

规格书下载

一、UWB手环手表（防拆型和不防拆型）

UWB定位手表VDU1502基于UWB收发芯片DW1000开发，集成Nordic nRF52832主控CPU（实现低功耗），支持TDOA定位算法。此UWB手环佩戴在人员手腕上，结合95power的UWB基站、定位引擎、领先的TDOA算法定位系统，可实现10厘米-30厘米级的高精度人员定位。

VDU1502具有防水、防尘设计，分为防拆型uwb手表和不防拆型uwb手表。防拆型uwb手表的表带自带防拆检测，表带被剪断或被拆卸时将发送信息到后台通知监管人员，还具有SOS报警功能（配置SOS按键）。方便应用于监狱、司法、精神病院等特殊定位管理场合做人员定位管理。

UWB手表VDU1502可用于佩戴者的健康监测和管理，实时监测佩戴者的心率（内置心率传感器，周期性回传被监护人员的心率数据）、步数，还可以显示时间（带屏幕的UWB手表具有此功能）。

手表内置加速度传感器，智能切换佩戴人员的运动和静止时的定位频率，实现最低功耗的待机。

应用场景：敬老院、工地、工厂、矿道、医院、监狱等安全监护场合的人员定位。

可选功能：RFID（可选），NFC（可选）。

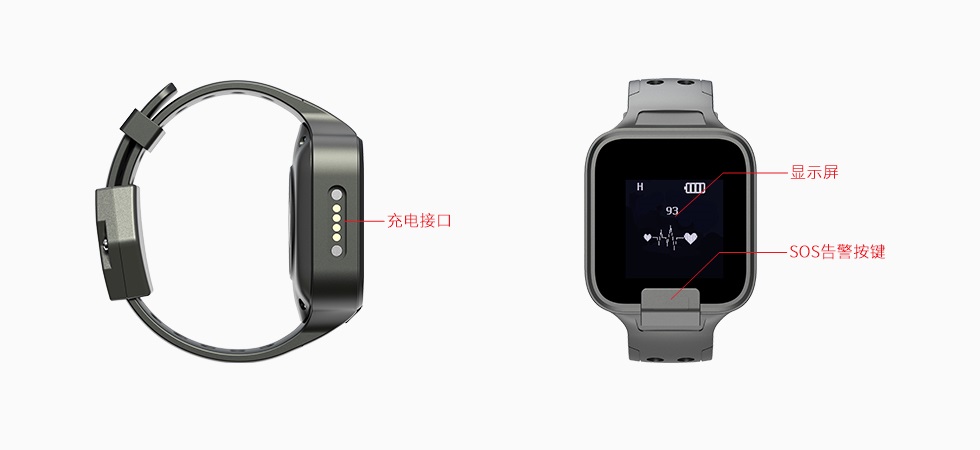

二、带显示屏的UWB（防拆）手环

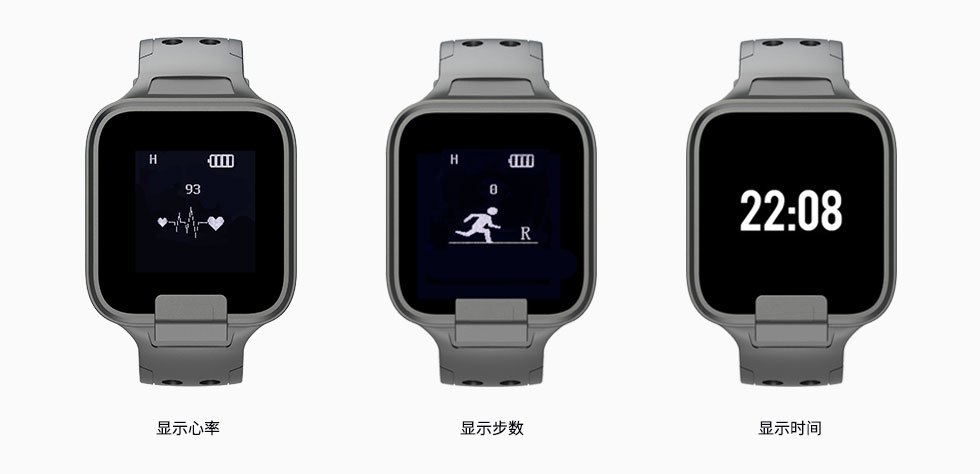

深圳市微能信息科技有限公司提供的UWB手环（防拆和不防拆），目前带屏幕的手环有3种显示页面，如下图所示，UWB手环屏幕上可以显示佩戴者的心率数据、运动步数和当前时间。


三、VDU1502细分型号

深圳市微能信息科技有限公司（95power）推出的UWB定位手环VDU1502系列，共计4款型号uwb手环，分为防拆型不带屏、防拆型带屏、不防拆型带屏和不防拆型不带屏幕，详细见下表格。

UWB手环VDU1502细分型号	详细说明
VDU1502A-PB	带UWB PA，带蓝牙广播
VDU1502A-PBD	带UWB PA，带蓝牙广播，带显示屏
VDU1502A-PBR	带UWB PA，带蓝牙广播，防拆
VDU1502A-PBDR	带UWB PA，带蓝牙广播，带显示屏，防拆
型号后缀字母意义说明	A（采用TDOA定位技术），P（带UWB PA），B（带蓝牙），R（防拆），D（带显示屏）

四、UWB手环（防拆型和不防拆型）外观

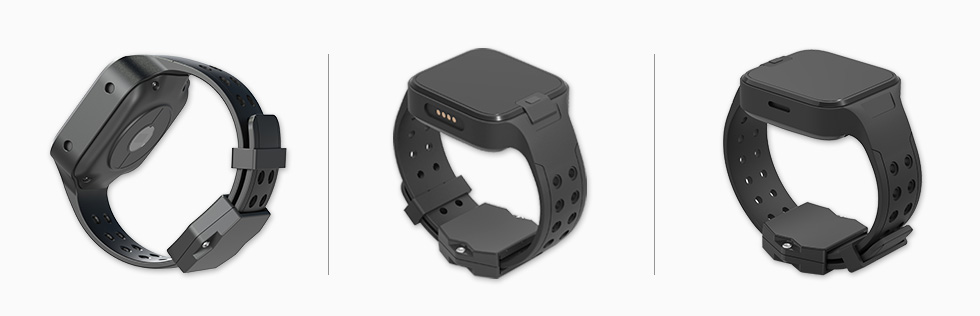

UWB防拆手环

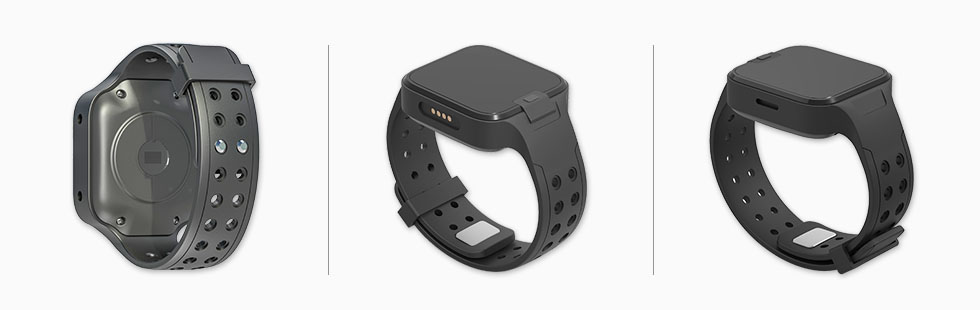

UWB手环

五、UWB手环参数

UWB手环VDU1502拥有两种定位模式，包括持续定位模式和智能节电模式。

（1）持续定位模式：实时、不间断、持续地定位监控佩戴UWB手环的人员位置，当然功耗相对也要大一些；

（2）智能节电模式：平时UWB手环处于待机模式，在需要定位监控佩戴UWB手环的人员时，才会实现通信进行精准定位。这种模式会最大限度降低UWB手环的功耗，在UWB手环电池电量一定的情况下，实现最长的续航时间。

基本工作参数
运动刷新频率	10Hz（默认，可更改）
静止刷新频率	1Hz（默认，可更改）
功耗	待机功耗50uA；定位发射功耗150mA
精度	精度高达10cm
一次充电使用时间	3-4个月左右（静止定位）
定位距离	25~50米
电池容量	750mAh
工作温度	-20℃~60℃
可选功能
RFID	可选
NFC	可选
UWB参数
频率范围	默认6.240~6.739MHz（ch5 ）
支持信道	支持信道ch2、ch5
协议标准	IEEE 802.15.4-2011 UWB
存储	512kB flash/64kB RAM 256kB flash/32kB RAM
充电
充电方式	磁吸式充电方式（VDU1502出货时有附带配送）
充电电压	DC5V/1A（常规5V/1A充电头即可充电）
温度
工作温度	-20℃-60℃
