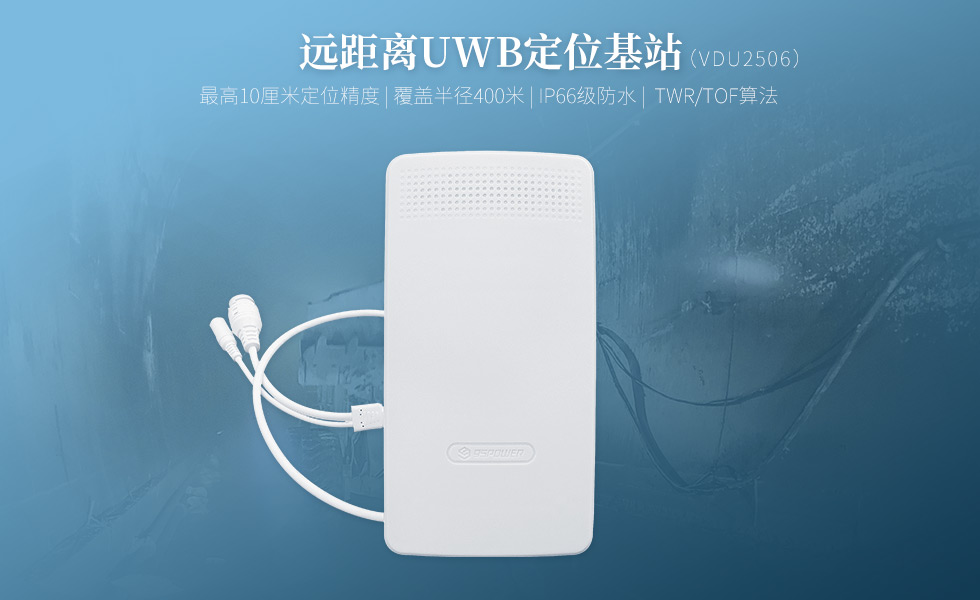

UWB基站VDU2506(远距离)

UWB基站,符合新煤安(煤矿安全)认证标准,覆盖半径400米+,支持1000米双向测距,IP66级防水,支持TOF算法,定位精度小于30厘米,应用:室内定位,UWB定位,人员定位。用在煤矿、矿井、隧道、管廊、矿洞等场景,做人员定位、车辆定位、设备定位。
尺寸:长178mm,宽94mm,厚度58mm
浏览次数:6266
UWB基站VDU2506(远距离)


一、UWB基站简介

UWB基站VDU2506是深圳市微能信息科技有限公司(95power)推出的符合新煤安(煤矿井下人员定位系统安全)认证标准的高精度定位基站。VDU2506基于Decawave的UWB芯片方案开发,支持TOF定位算法,用在UWB定位系统中,定位精度小于30厘米,常用在煤矿、矿井、隧道、管廊、矿洞等场景,配合UWB标签终端产品,做人员定位、车辆定位、设备定位。


VDU2506在传输数据时,支持上行和下行。VDU2506在解析uwb标签的测距信息的同时,也可以下发指令信息包给uwb标签,从而实现双向报警,电子围栏,防撞预警等功能。


(1)VDU2506支持TOF(TWR)多组双向测距,基站与基站之间双向测距的距离能达到1000米(1km)。

(2)VDU2506使用2级PA和1级LNA增强射频收发性能,使得此uwb基站的覆盖半径范围更广。无遮挡环境下,VDU2506的覆盖半径达到400米+,定位精度也更高更稳定。

(3)数据上传方式:支持两种方式,一种是100M以太网上传数据,另一种是无线WiFi上传(VDU2506的WiFi设置详情,请下载此页面VDU2506的产品规格书)。

(4)VDU2506支持插装最大64GB的符合SD-XC(class10)协议标准的SD内存卡(或者TF卡)来扩展数据存储功能,在内部PCB板上有设计添加卡槽。在通讯网络断开的情况下,VDU2506可以将获取的定位数据信息存储在本身安装的内存卡内,这样实现断网时的长时间离线数据存储,方便查询历史轨迹。具体存储时间长短可以自定义设置。

(5)VDU2506拥有IP66级防水防尘结构设计,可轻松应用与室外恶劣的淋雨环境中做人员定位。

(6)此UWB基站默认采用POE供电、直流电源供电(默认二选一)。减少电源线的布局,降低了施工难度。

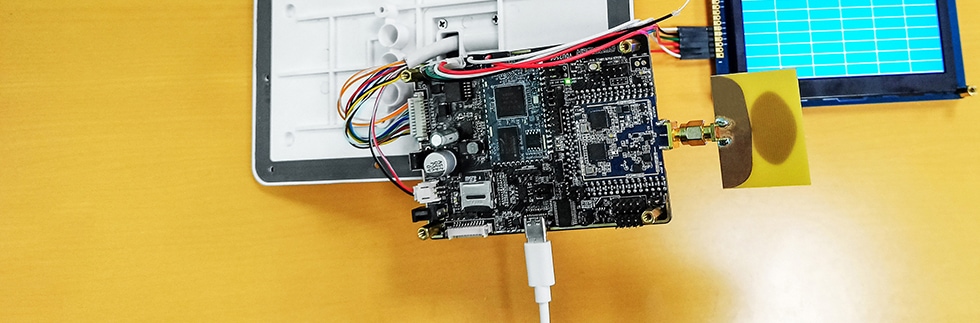

二、uwb基站VDU2506的PCBA板

(1)uwb基站VDU2506的PCBA板支持串口转USB功能,方便调试应用;也支持TTL转485串口功能,方便接到工控机调试;同时也带网口和WiFi上网功能,可以使用TCP/IP、UDP协议测距数据透传到服务器上,方便组网调试TWR定位系统;

(2)VDU2506的PCBA板也可以直接安装到客户的主机中,支持客户做二次开发或定制化需求;

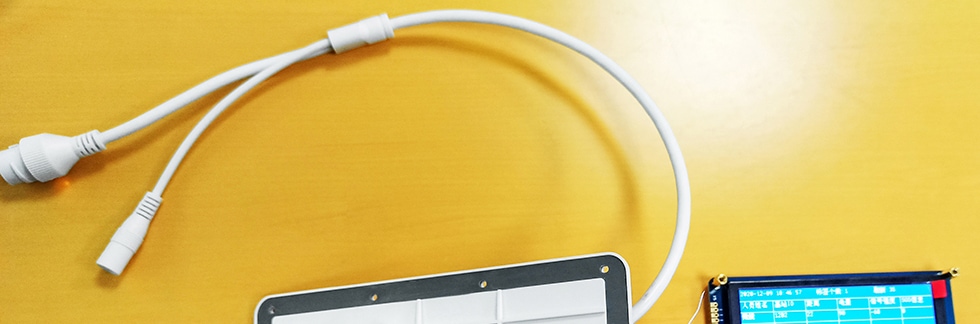

(3)我司可有偿提供4.3寸显示屏选件和测距结果演示软件,如下图所示;同时可以提供通过叠板的方式增加测距模块及其演示软件,此举可以提高测距稳定性或者用来判断标签的方向。

说明:深圳市微能信息科技有限公司既出售成品的uwb基站VDU2506,也出售uwb基站PCBA板卡供客户做产品集成。








三、10公里超远距离测距uwb基站


uwb基站厂家——微能信息科技不断创新,推出10公里超远距离测距uwb基站,外观如下图所示,有需要的用户可以咨询微能信息科技客服哦!




10公里超远距离测距uwb基站,默认配置了铸铝金属防爆防水外壳、玻璃钢防爆远距离天线。适合火车动车铁轨上的检修车辆测距、定位。目前已为客户提供的超远距离测距应用如下:


1、火车铁轨上的检修车辆,包括行驶过程中的高精度定位测距;

2、火车、动车进站前的测距和定位。






四、基站六大特征







五、基本参数

供电
方式一:POE供电(默认)标准POE 48V
方式二:直流电源供电(默认)输入电压DC直流 5V/2A
UWB无线参数
支持协议兼容IEEE 802.15.4-2011 UWB协议
频率默认3.9936GHZ,支持全通道ch1-5
典型发射功率21dBm
接收灵敏度-105dBm
数据传输速率默认6.8Mbps,支持110Kbps,850kbps
数据存储UWB基站支持断网存储定位数据
WiFi参数
WiFi协议IEEE 802.11n,IEEE 802.11g,IEEE 802.11b
传输速率IEEE 802.11 b模式:1,2,5.5,11Mbps
IEEE 802.11g模式:6,9,12,18,24,36,48,54Mbps
IEEE 802.11n模式:72Mbps @ HT20;150Mbps @ HT40
接收灵敏度HT40 MCS7 : -70dBm@10% PER(MCS7)
HT20 MCS7 : -73dBm@10% PER(MCS7)
54M: -77dBm@10% PER
11M: -89dBm@ 8% PER
发射功率IEEE 802.11n: 14dBm @HT40 MCS7;15dBm@HT20 MCS7
IEEE 802.11g: 15dBm
IEEE 802.11b: 18dBm
无线安全WPA/WPA2,WEP,TKIP,AES
工作模式Bridge模式、Gateway模式、AP Client模式
BLE蓝牙参数
支持协议支持BLE蓝牙4.2
频率2400MHz-2483.5MHz
存储512kB flash/64kB RAM
发射功率-20~+4dBm
接收灵敏度-96dBm
uwb定位性能
定位精度小于30厘米(UWB基站、UWB标签无遮挡环境下)
推荐基站布局间隔

在隧道、管廊部署,每隔400米内安装1个VDU2506(空旷环境)

数据上传方式100M以太网或者WiFi 2.4G
操作环境
工作温度-20℃~70℃
存储温度-40℃~85℃
防水等级IP66级防水防尘
结构尺寸长178mm,宽94mm,厚度58mm(除支架最厚处,尺寸误差±2mm)




六、安装UWB基站

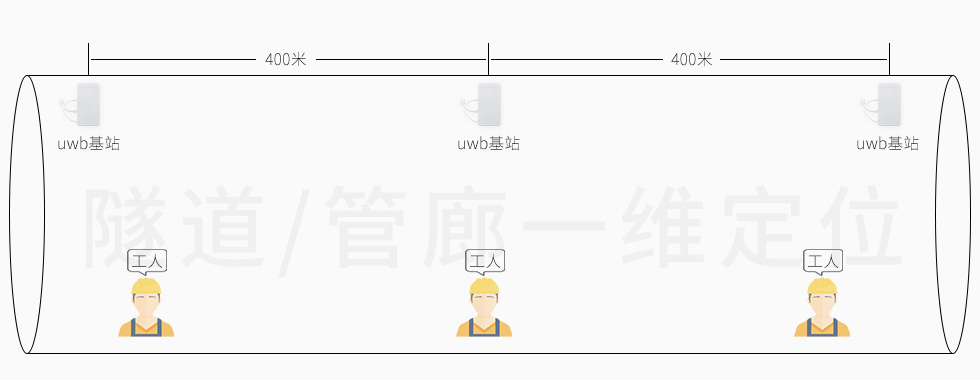

UWB基站VDU2506用在隧道、煤矿、管廊等狭长的定位场景,可对人员、车辆、物资等进行精准定位。如果隧道比较长,空旷无遮挡环境下,每隔400米内安装1个VDU2506,即可对uwb标签(人员)进行精准定位,定位精度小于0.3米。如下图所示。

如果隧道不长,可以考虑安装超远距离UWB定位双基站VDU2506D,无遮挡环境下,安装1个VDU2506D即可对UWB标签进行精准定位。

如果有防爆/隔爆要求,可以考虑安装隔爆UWB基站VDU2613







七、应用场景

UWB基站VDU2506拥有IP66级防水防尘等级,可以用于室内环境和室外环境,用来做高精度测距和定位。

1,UWB基站VDU2506常用于隧道、管廊、煤矿、矿井等场合做人员定位、车辆定位、设备定位,动态定位和静态定位精度小于0.3米。将UWB基站安装在隧道、管廊的墙面、抱柱等固定即可。


2,UWB基站VDU2506用于TOF多组双向测距_叉车防撞解决方案

详情点击:UWB基站VDU2506用于人员与叉车、叉车与叉车防撞预警解决方案

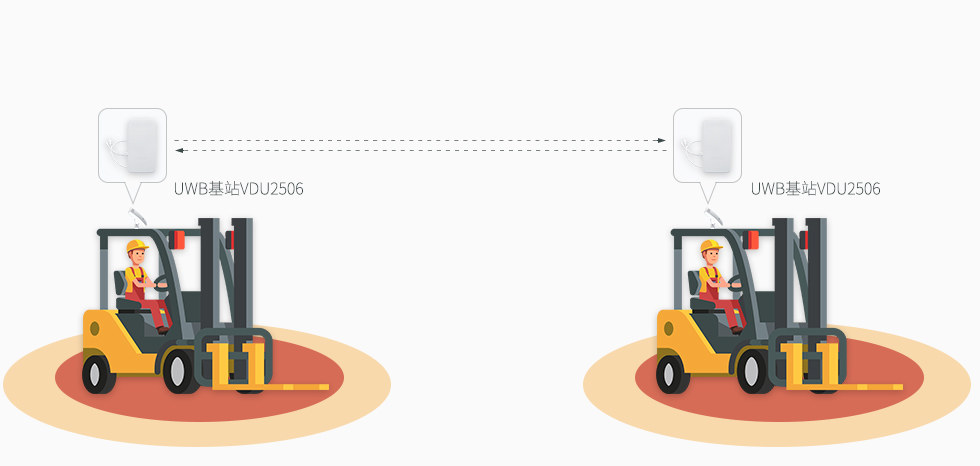

(1)叉车与叉车之间的防撞预警,测距精度小于30厘米;

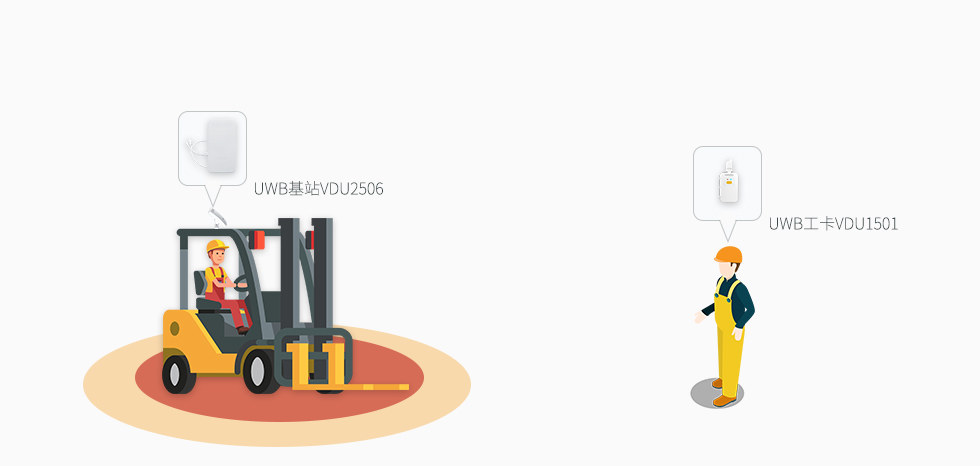

(2)叉车与人员之间的防撞预警,测距精度小于30厘米;

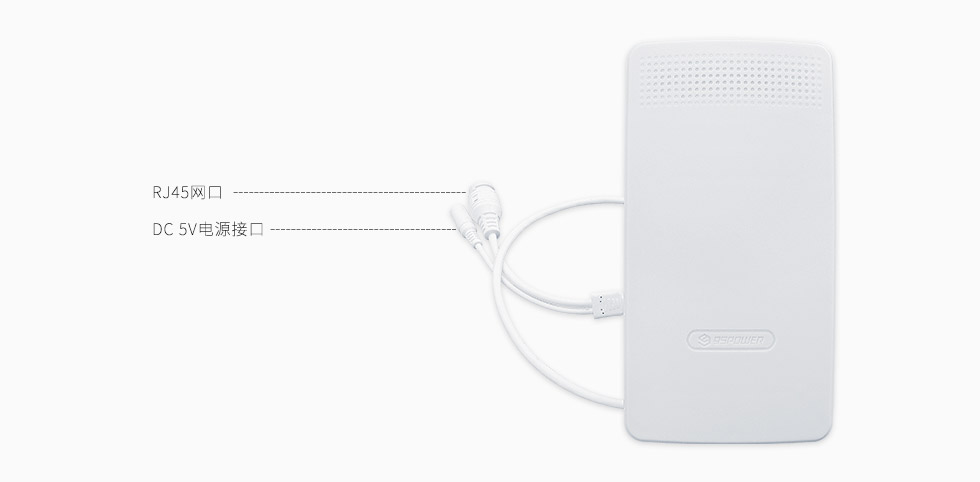

八、UWB基站接口

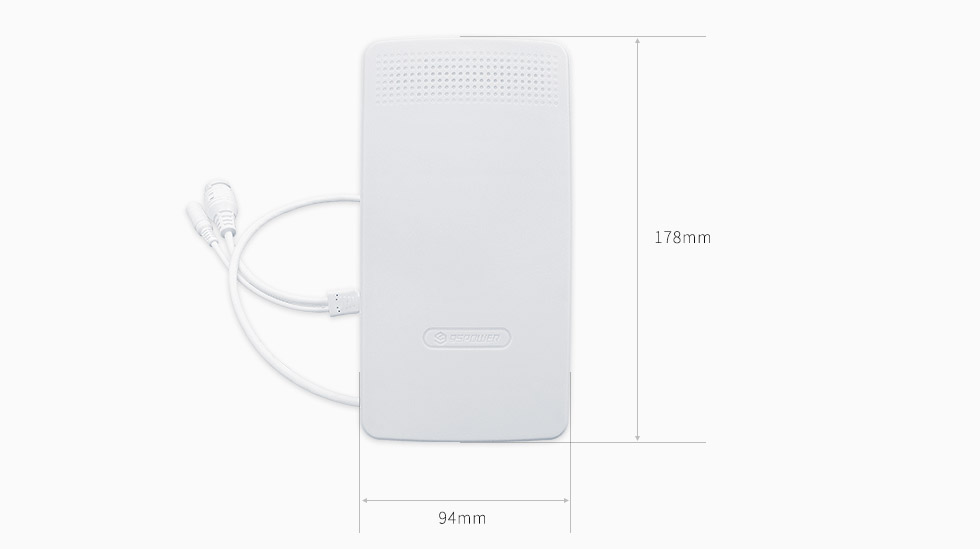

九、基站尺寸






十、安装方法

(一)安装要求

1,uwb基站VDU2506的安装高度需要离地面2.5米以上;

2,多个uwb基站之间的部署间距取决于uwb标签和uwb基站的发射功率。

若是单级PA最大增益时,两个uwb基站之间的部署间距可以到200米;

若是两级PA最大增益时,uwb基站与基站之间的部署间距可以扩展到500米。

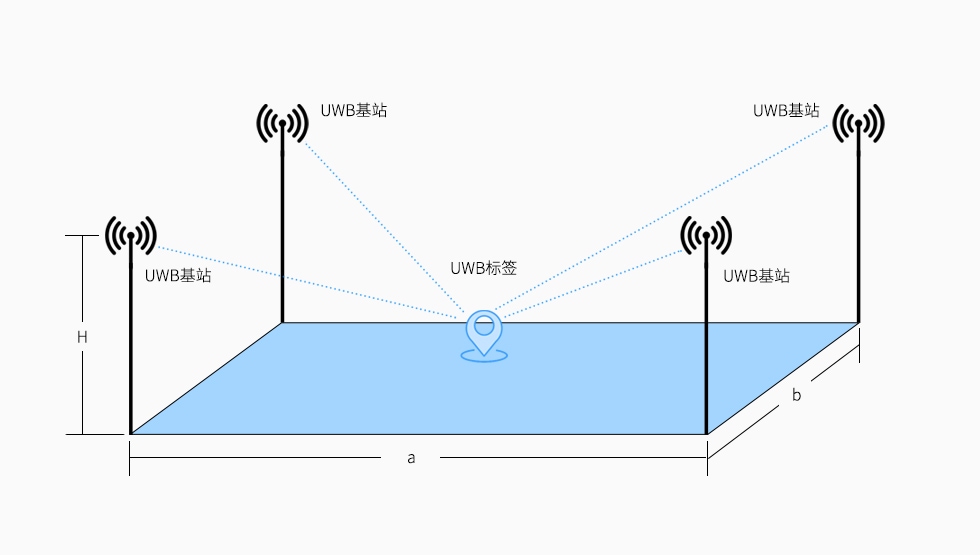

图:uwb基站安装和uwb标签定位范围示意图


基本要求:1米 < a < 200米,1米 < b < 200米,3.5米 > H > 2.5米。

注意事项:uwb基站的安装位置应远离天花板和墙壁15cm以上。


(二)安装步骤

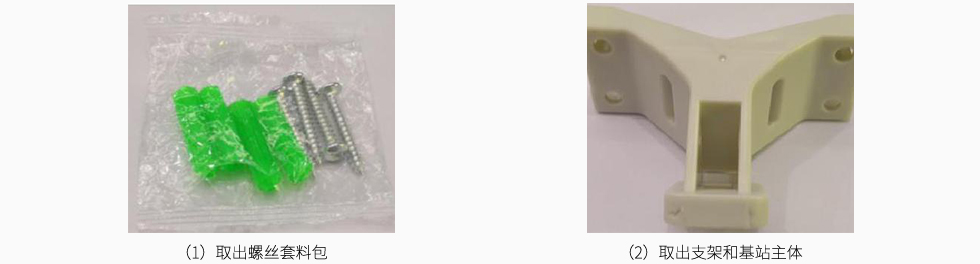

白色曲面设计可以与室内环境完美融合,UWB基站VDU2506支持在平面墙体和圆柱体、抱柱等固定场合安装和使用,安装方法如下

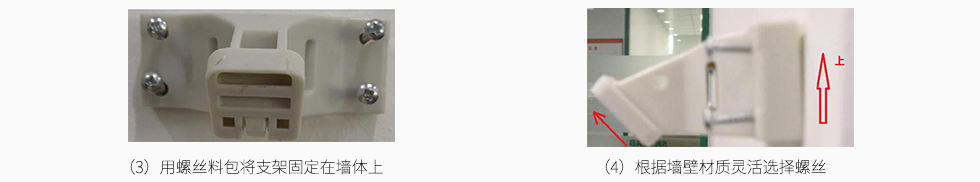

1,在平面墙体上的安装

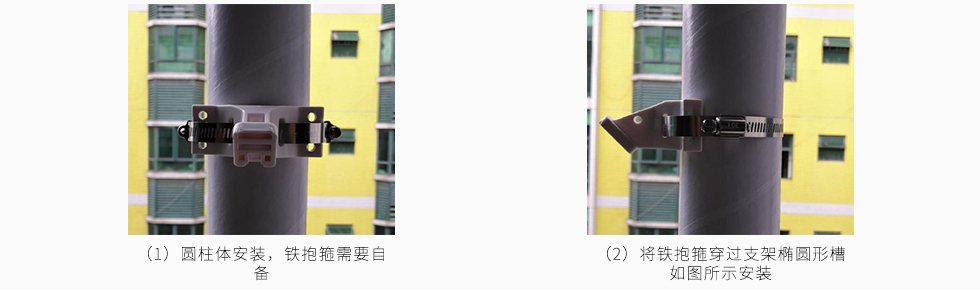

2,圆柱体、抱柱等的安装

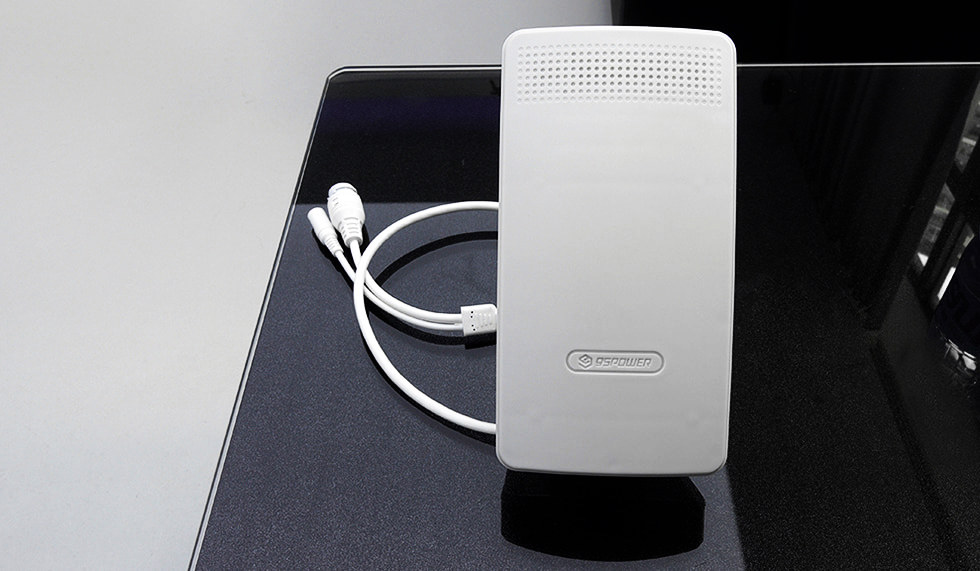

十一、UWB基站实拍照片





十二、在哪购买UWB基站?

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝/阿里账号登录,即可购买UWB基站VDU2506。

链接:https://detail.1688.com/offer/634577186033.html

温馨提示:店铺中UWB基站VDU2506的价格仅供参考,实际价格以销售提供的报价单为准哦!




十三、UWB基站选型

请点击以下UWB基站产品标题,进入相应的产品详情页进行选型。



UWB基站VDU2613(隔爆)


远距离UWB基站VDU2506


UWB基站VDU2503(IP66防水)


UWB基站VDU2501


UWB定位双基站VDU2506D





UWB基站供应商,深圳市微能信息科技有限公司,网站:www.95power.com.cn
