SKU620超宽带测距模块：高精度UWB技术解决方案
发布日期：2025-04-02 浏览次数：3次

　　随着物联网和智能定位技术的快速发展，超宽带(UWB)技术因其高精度测距和低功耗特性，成为工业自动化、智能仓储等领域的核心解决方案。SKU620 UWB测距模块，基于Decawave DW1000芯片与nRF52832主控，为开发者提供了高性能、易集成的硬件平台。本文将深入解析该模块的技术亮点、应用场景及核心优势。

　　一、产品概述：SKU620 UWB模块的核心配置

　　SKU620是一款专为高精度测距设计的超宽带模块，融合了以下核心硬件与技术：

　　芯片方案：搭载Decawave DW1000 UWB收发器，支持IEEE 802.15.4-2011协议，确保信号稳定性和抗干扰能力。

　　主控性能：采用Nordic nRF52832蓝牙4.2芯片，支持多接口配置(UART/SPI/I2C/PWM)，便于二次开发。

　　射频优化：通过两级PA(功率放大器)和单级LNA(低噪声放大器)增强射频链路，覆盖范围可达500米以上，静态测距精度达10~30cm。

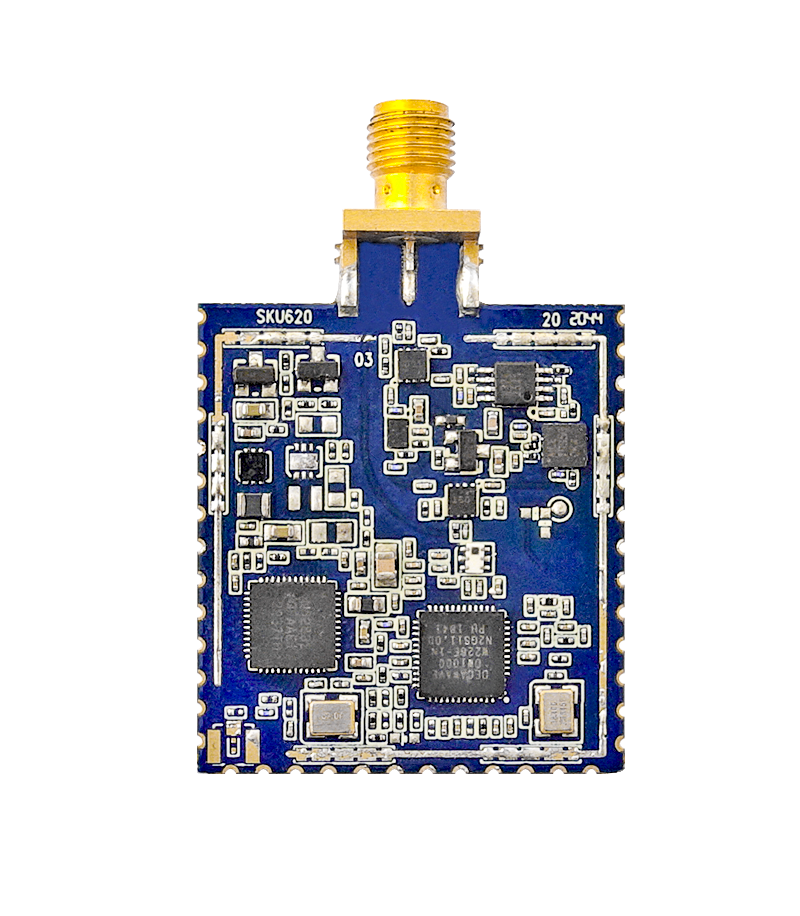

　　灵活设计：提供SMA外接天线与PCB板载天线两种版本(SKU620-E/SKU620-P)，兼顾低成本与高性能需求。

　　二、关键参数与性能优势

　　1. 核心电气参数

　　参数最小值典型值最大值单位备注

　　工作温度-40-+85℃工业级宽温范围

　　电源电压(VCC)3.44.25V支持锂电池供电

　　数据传输速率--6.8Mbps高速通信

　　接收灵敏度--98-dBm信道5，PRF 64MHz

　　2. 显著优势

　　高精度定位：支持双向飞行时间(TWR)算法，适用于复杂环境下的实时定位。

　　超长覆盖：可视范围内测距距离超过500米，满足大范围场景需求。

　　低功耗设计：蓝牙扫描模式电流仅6mA，延长电池续航。

　　扩展性强：开放多路GPIO接口，支持定制化功能开发。

　　三、典型应用场景

　　SKU620模块凭借其高性能与灵活性，可广泛应用于以下领域：

　　工业定位系统

　　作为UWB TWR定位基站，实现工厂AGV、机器人厘米级导航。

　　智能仓储管理

　　结合标签(Tag)部署，实时监控货物位置，优化库存管理效率。

　　智慧建筑

　　用于人员定位、安防监控，提升楼宇智能化水平。

　　无线数据传输

　　支持6.8Mbps高速通信，适配传感器数据回传等场景。

　　四、开发与生产建议

　　1. PCB设计要点

　　天线布局：使用PCB板载天线时，确保天线区域无地平面遮挡;外接SMA天线需预留PCB镂空区域。

　　静电防护：所有外露IO口需增加ESD保护器件，避免模块损坏。

　　2. 生产流程

　　焊接温度：推荐无铅回流焊峰值温度245~260℃，时间不超过30秒。

　　静电管理：操作时需佩戴防静电手环，使用防静电烙铁。

　　五、为何选择SKU620?

　　技术成熟：基于Decawave DW1000方案，经过市场验证，稳定性高。

　　服务支持：提供参考设计原理图、封装文件及定制化固件服务。

　　成本优势：模块化设计减少研发周期，配套EVB板(VDU2506)支持快速原型开发。
